Pezzo in plastica rotto o introvabile: si può rifare con la stampa 3D?

Una copertura è sparita, una linguetta si è rotta, una manopola non è più in vendita come ricambio. L’oggetto potrebbe ancora servire, ma manca proprio quel piccolo componente.

Alcuni pezzi in plastica possono essere riprodotti con la stampa 3D, anche senza il file originale. Per capire se questa soluzione è adatta, occorre conoscerne la funzione, ricavare le dimensioni utili ed esaminare le condizioni d’uso. Ricostruire il modello e fabbricare il pezzo sono due lavori distinti.

Ecco quali informazioni raccogliere per presentare una richiesta concreta e quali punti verificare con il fabbricante.

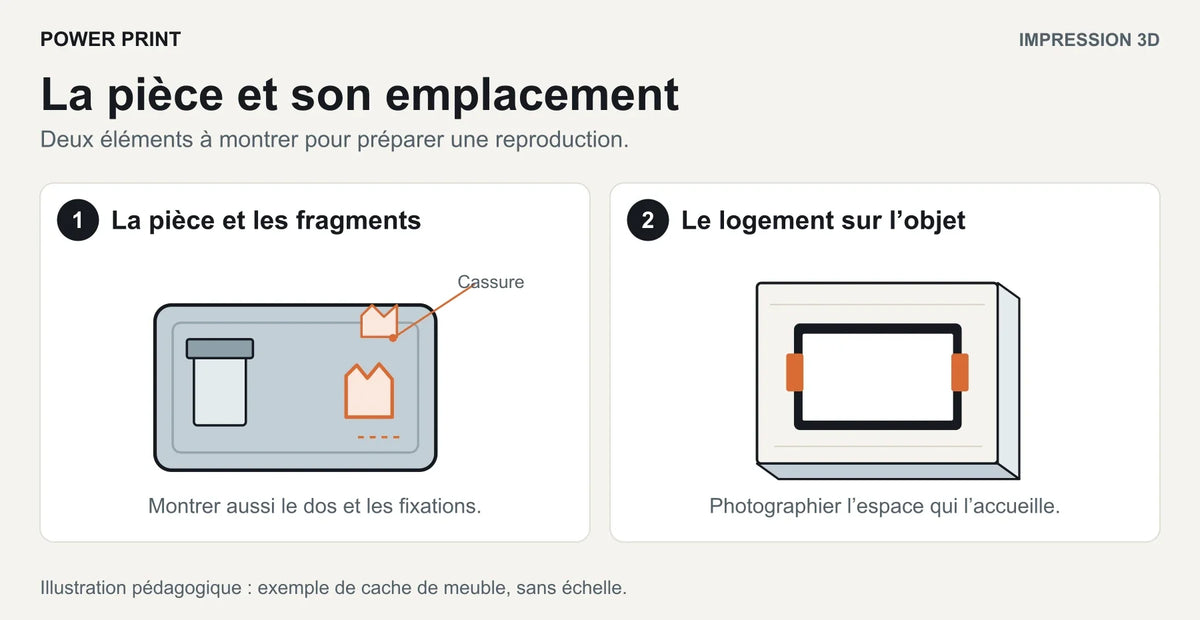

Ingrandisci lo schema

Gli schemi prendono come esempio una copertura decorativa. Hanno uno scopo esplicativo e non mostrano un lavoro realizzato per un cliente.

1. Verificare il ruolo del pezzo prima di riprodurlo

Descrivi innanzitutto cosa fa: copre un’apertura, tiene fermo un elemento, scorre o decora. Se lo sai, precisa come si è rotto. Una rottura durante il montaggio e una deformazione dopo l’esposizione al calore richiedono verifiche diverse.

L’aspetto non basta. Una copertura può avere clip sottili; una manopola può accogliere un alberino di cui occorre rispettare la forma. Anche un pezzo poco visibile può svolgere un’importante funzione di protezione.

Se il suo cedimento può provocare una caduta, una lesione o un guasto elettrico, la riproduzione richiede una validazione specifica. I consigli pratici che seguono servono a preparare una richiesta per un pezzo non critico; non costituiscono una procedura di validazione della sicurezza.

2. Fotografare quattro viste utili, anche senza un file 3D

Conserva i frammenti disponibili. Se hai un pezzo identico integro, aggiungilo ai riferimenti. Se il pezzo manca del tutto, fotografa il suo alloggiamento e indica il riferimento dell’oggetto.

Per un pezzo accessibile, prepara queste quattro viste su uno sfondo uniforme, con un’illuminazione che renda visibili i dettagli:

1. Il fronte: posiziona la fotocamera di fronte alla superficie principale per mostrarne i contorni.
2. Il retro e i fissaggi: mostra clip, fori, alloggiamenti e frammenti senza nascondere la rottura.
3. Il profilo: fotografa il lato per rendere visibili lo spessore e le parti sporgenti.
4. La posizione nell’oggetto: mostra dove si monta il pezzo e cosa lo circonda, senza smontaggi pericolosi.

Ingrandisci lo schema

Un righello sullo stesso piano della superficie osservata dà un’indicazione delle dimensioni. Non sostituisce le misure delle zone di assemblaggio. Evita le foto oblique; se un dettaglio è sfocato, aggiungi un primo piano.

Una foto permette un primo esame, ma non rivela necessariamente le dimensioni esatte o le forme nascoste. Segnala le informazioni mancanti.

Se il modello deve essere creato, la nostra guida spiega come passare dai riferimenti al primo prototipo 3D, distinguendo ciò che conosci da ciò che resta da definire.

3. Rilevare le quote del pezzo e del suo alloggiamento

Misurare solo l’esterno può lasciare fuori i dettagli che determinano il montaggio. Per la copertura illustrata sono particolarmente utili tre riferimenti:

• A — Larghezza dell’apertura: misura lo spazio che la copertura deve coprire o in cui deve entrare, specificando quale dei due casi si applica.
• B — Profondità disponibile: rileva lo spazio dietro la faccia del mobile per gli elementi sporgenti.
• C — Posizione dei fissaggi: identifica un bordo di riferimento e misura ogni fissaggio a partire dallo stesso bordo. Per i fori, indica la posizione dei centri.

Ingrandisci lo schema

Aggiungi altezza, spessore o diametro degli alloggiamenti quando queste dimensioni sono rilevanti per il pezzo. Annota le misure in millimetri, lo strumento usato e, se necessario, la dicitura «stima». Una zona deformata o rotta non fornisce automaticamente una quota affidabile.

Precisa anche il risultato atteso: montaggio a mano, smontaggio occasionale, fissaggio senza movimento o scorrimento. Il gioco, cioè lo spazio previsto tra le superfici, dipende dall’uso e dal processo produttivo. Non esiste un unico valore da aggiungere a tutte le dimensioni.

4. Scegliere il materiale in base all’uso previsto

Il colore della plastica originale non basta a identificarne il materiale o le proprietà. Descrivi l’ambiente: interno o esterno, sole, calore, umidità, prodotti per la pulizia. Aggiungi le sollecitazioni previste: urti occasionali, carico costante o flessioni ripetute.

Se conosci una temperatura o un carico, indicane il valore e specifica se è misurato o stimato. Descrivere l’uso è comunque preferibile a inventare un valore.

Conta anche il processo produttivo. Nella stampa a deposizione di filamento, l’orientamento degli strati può influire sulla resistenza in funzione della direzione delle sollecitazioni. Una forma identica, quindi, non garantisce lo stesso comportamento del pezzo originale. Potrebbe essere necessario un adattamento: aumentare lo spessore, per esempio, richiede di verificare lo spazio disponibile e la flessibilità necessaria al montaggio.

Per preparare queste informazioni, consulta la griglia che aiuta a scegliere il materiale di un pezzo 3D in base all’uso. Distingue calore, sollecitazioni, ambiente e controlli da prevedere.

5. Chiarire il preventivo e i controlli alla consegna

Il peso della plastica non basta a stimare il lavoro. Il preventivo deve precisare le attività previste: rilievo delle dimensioni, creazione o correzione del file, fabbricazione, finitura ed eventuali prove di accoppiamento. Confronta questa soluzione anche con un ricambio standard ancora disponibile.

Prima della fabbricazione, concorda le dimensioni importanti, l’aspetto atteso e le verifiche necessarie. Se il montaggio resta incerto, un primo esemplare può permettere di verificarlo prima di proseguire.

Alla consegna, per un pezzo non critico e seguendo le indicazioni concordate:

1. Osserva l’aspetto: cerca crepe, deformazioni o fissaggi danneggiati.
2. Confronta le quote concordate con il disegno o le dimensioni approvate, usando uno strumento adatto.
3. Accosta il pezzo al suo alloggiamento, senza forzare né modificarne i fissaggi per farlo entrare.
4. Verifica il montaggio o il movimento previsto, senza sollecitazioni insolite; fermati se il pezzo si blocca o si deforma.

In caso di differenze, fotografa la zona e trasmetti le misure prima di carteggiare, forare o ritoccare il pezzo. Da soli, questi controlli non ne dimostrano né la resistenza nel tempo né la sicurezza.

6. Preparare la richiesta a POWER PRINT

La tua richiesta può riunire cinque elementi:

• L’oggetto interessato: marca, modello e funzione del pezzo.
• Le quattro viste, con gli eventuali frammenti o il pezzo integro di riferimento.
• Le quote utili, distinguendo misure e stime.
• L’utilizzo e le circostanze della rottura.
• La quantità e la scadenza desiderate, con eventuali file o disegni esistenti.

La scheda di preparazione POWER PRINT raccoglie queste informazioni in una pagina. Puoi compilarla sullo schermo oppure stamparla. Completa le sezioni di cui conosci i dati e segnala quelle ancora da verificare.

Scarica la scheda di preparazione POWER PRINT — PDF compilabile, 1 pagina

La scheda è facoltativa: puoi anche inviarci direttamente le informazioni elencate in questo articolo.

Per trasmettere gli allegati, invia la scheda, le foto e i file via e-mail a contact@power-print.eu, indicando il tuo nome e il progetto. Se compili anche il modulo di preventivo, usa le stesse informazioni per permetterci di collegare i due invii.

Senza un file utilizzabile, il progetto inizia con una fase di prototipazione e progettazione 3D. Se il modello è già definito, può essere valutato per una stampa 3D su misura. Una richiesta incompleta può avviare il confronto, ma non sempre permette di confermare subito la fattibilità o il prezzo.

Richiedi un preventivo per il tuo pezzo

Riferimento per approfondire: la guida universitaria della TU Delft sulla riparazione tramite stampa 3D, in inglese, descrive le fasi di analisi, ricostruzione, fabbricazione e prova.
